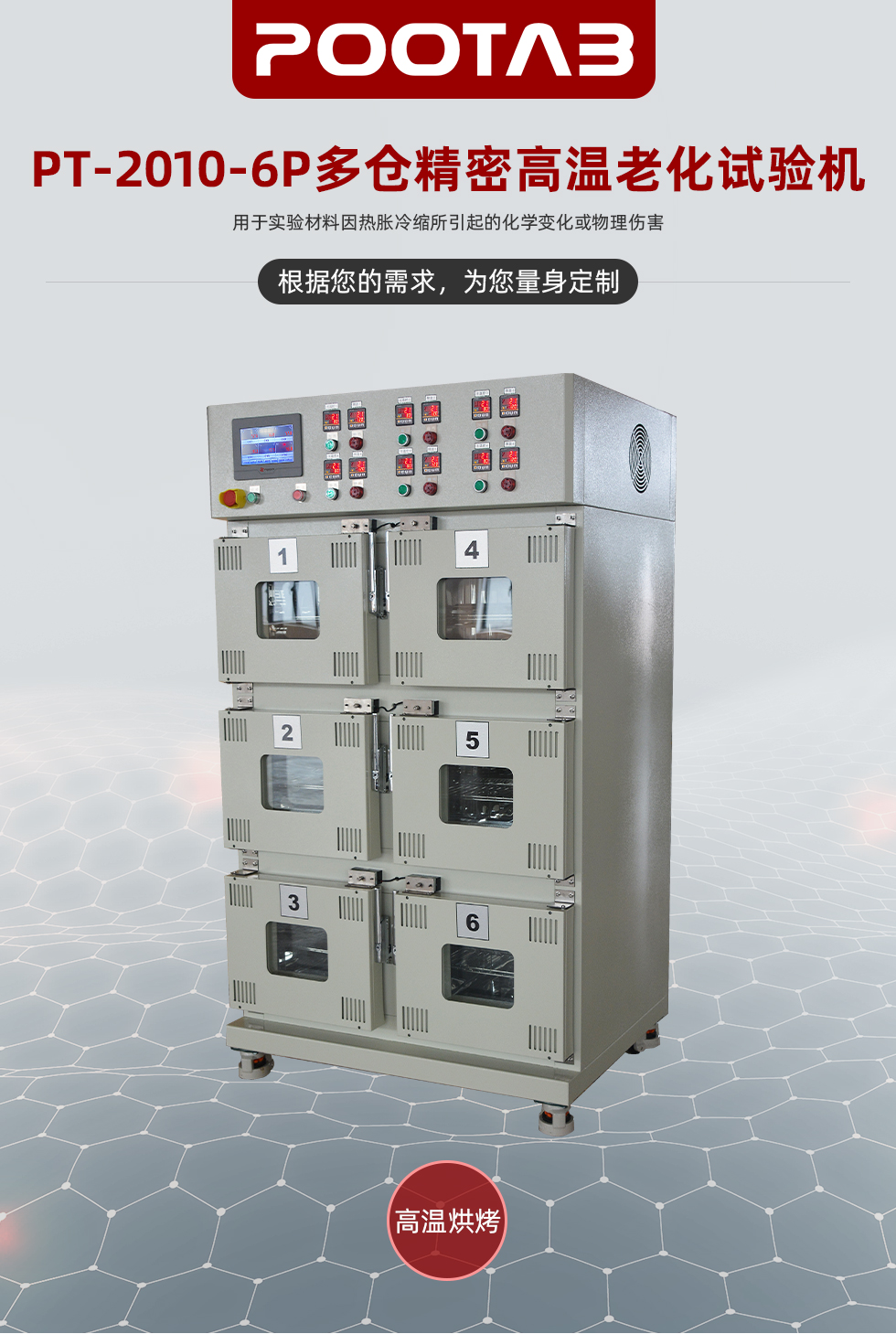

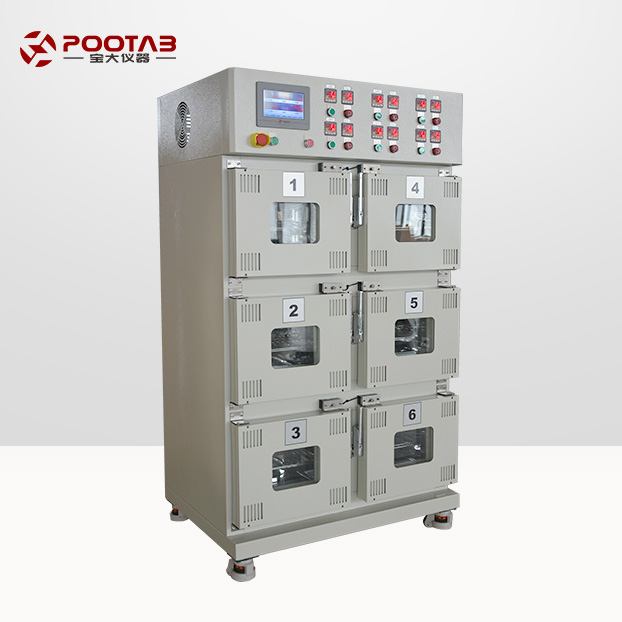

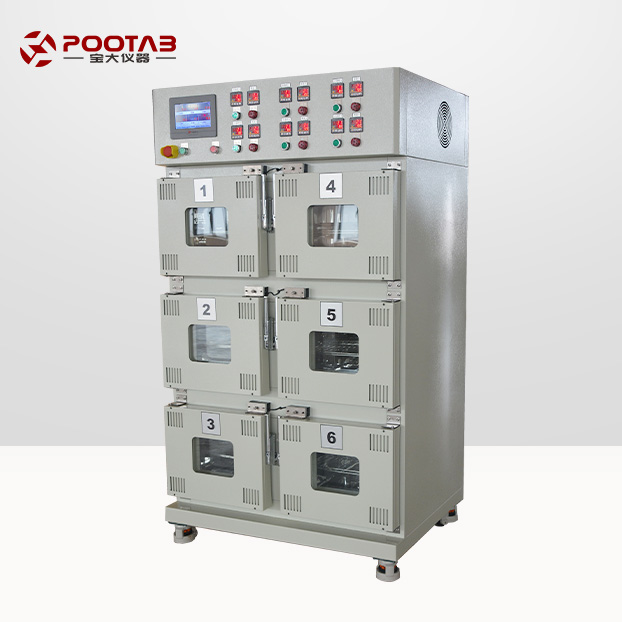

規格型號：PT-2010-6P
數據指標：工作溫度范圍RT+20~+200℃
立即免費獲?。簝x器報價方案與儀器PDF資料！
一 、概述
| 1.1 用途 | 多倉精密型高溫老化測試烘箱是一種新型工業級連續高溫烘烤老化測 試試驗設備，采用上、中、下獨立六倉艙體運行控制結構， 主要應用于精密 材料、 LCD、TFT、COMS、生物、醫藥、 光學鍍膜、精密元件連續高溫烘烤老 化測試， 亦可用于工藝生產中的干燥、除濕， 膠水固化、 塑膠件， 精密模具 低溫淬火， 去應力等環節。 |
| 1.2 系統 | 本設備包含密閉潔凈箱體、 溫度控制系統、鼓風系統、加熱系統、 安全保護裝置等。 |

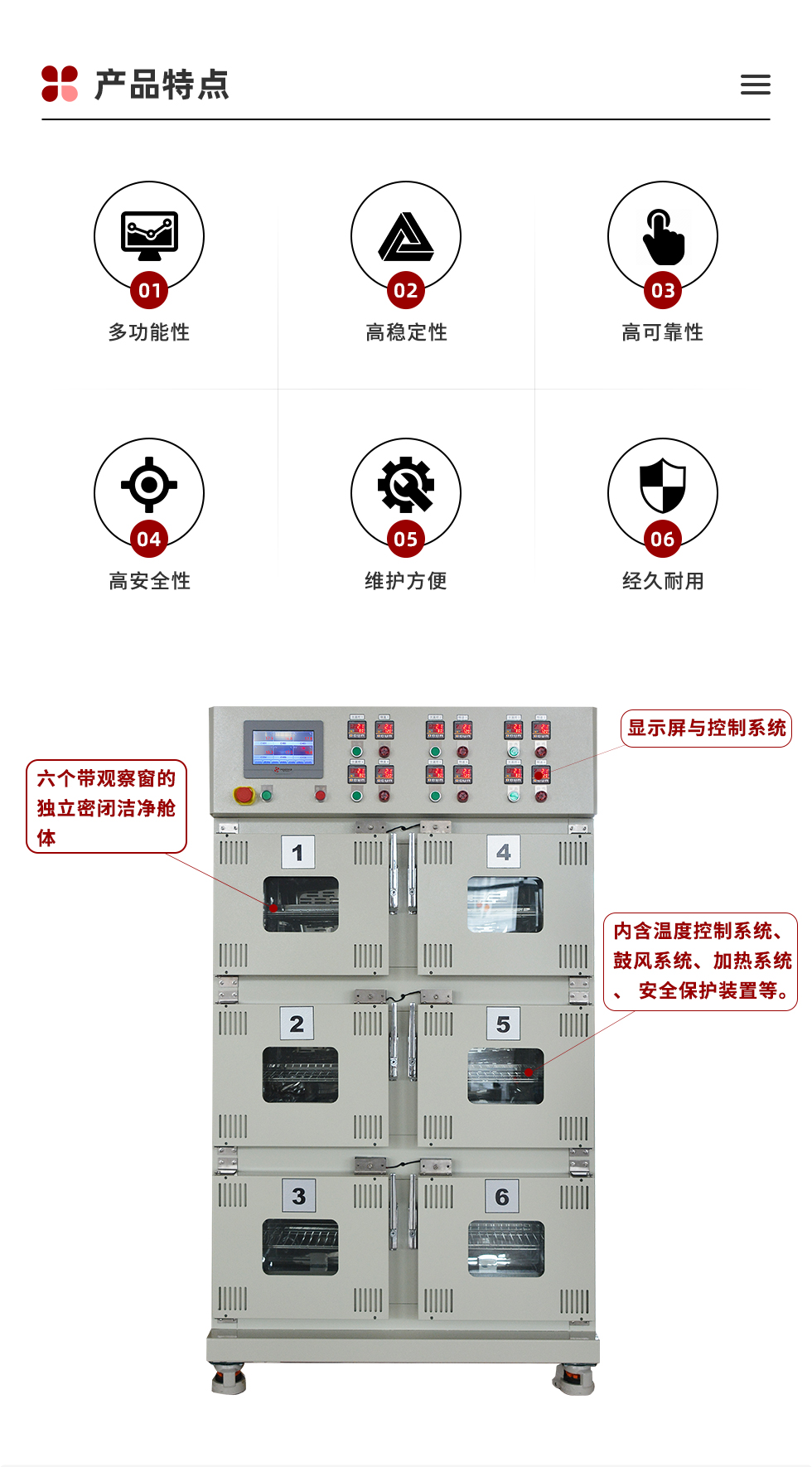

| 1.3 特點 | 本設備利用先進的鈑金焊接加工技術結合加熱， 鼓風， 安全控制系統進 行設計和制造， 產品達到國內先進水平。先進的焊接技術、傳感器智能控制、 節能設計、密封性好、高強度、高潔凈度、易操控、高穩定性、安全性，符 合國際審美觀的標準化整體式結構箱體； 具有操作簡便、控制系統自動化程 度高、系統運行穩定、無故障運行時間長等優點。 |
| 1.4 結構原理圖 | 詳細見附件一 ：EHJ-6D 平面結構示意圖 |
| 1.5 滿足行業標準 | GB/T30435-2013《電熱干燥箱及電熱鼓風干燥箱》 |
| GB50056-93 《電熱設備電力裝置設計規范》 | |

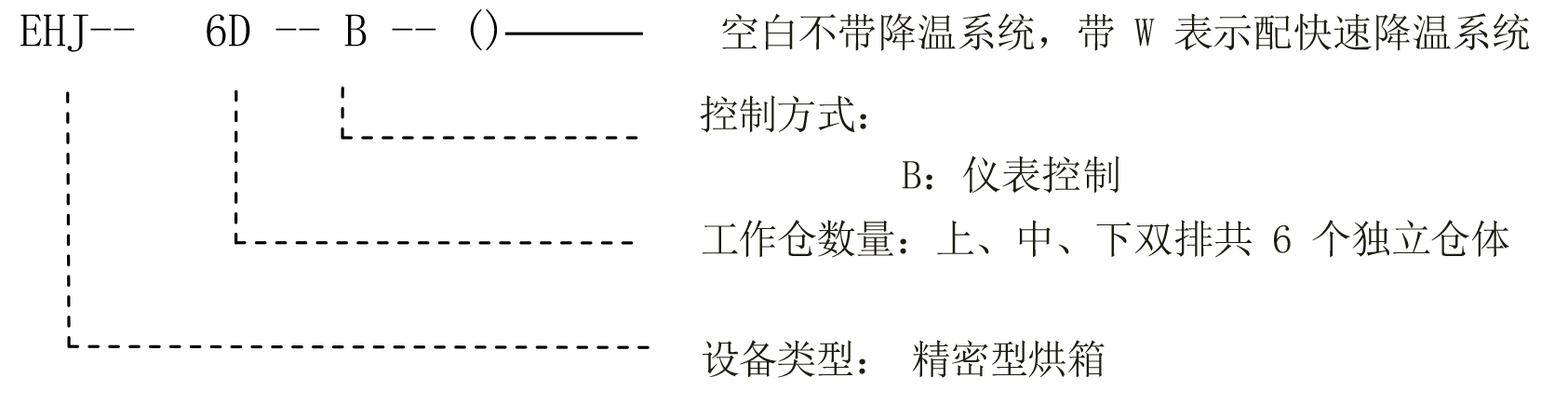

| 1.6 型號概述 |  |
| 1.7 使用條件 | 環境溫度： 5℃~+32℃ 周圍不應有高濃度粉塵、腐蝕性氣體和易燃易爆氣氛存在。 電壓 AC 380V±10%；頻率： 50Hz±5%；滿足設備裝機容量要求 保證指標正常使用環境溫度應≤28℃ |
| 1.8 工作噪音 | A 聲級≤70dB(A) (在環溫 25℃，回聲少的隔音室內測得；采用A 計權， 測試 8 個點的平均值；各測試點水平離噪音源 1 米、高度離地面 1 米) |
二、設備技術指標
| 項目 | 內容 |
| 2.1 工作室容積 | (350mm×350mm×300mm ) *6 倉 (W 寬×D 深×H 高) |
| 2.2 外形尺寸 | 約 W1100mm×D870mm×H1780mm (W 寬×D 深×H 高) |
| 2.3工作溫度范圍 | RT+20~+200℃ 常溫~200℃約 30min (空載非線性) |
| 2.4 溫度偏差 | ≤±2℃(空載，恒定狀態時) |
| 2.5 溫度精度 | ±0.1℃ |
| 2.6 溫度波動度 | ±0.5℃ |
| 2.7 溫度均勻性 | ±2.5%℃(空載，恒定狀態時) |
| 2.8 層架 | 12 片不銹鋼柵欄層架 高度可調 |
| 2.9 總功率 | 約 13KW |
| 2.10 電源 | 380V±10%V；50Hz； |
| 2.11 電源線 | 2.5 米 |
| 2.12 運行穩定性 | 支持連續高溫烘烤時間不小于 3000 小時 |
| 注：設備參數在環境溫度≤28℃、相對濕度≤75％R.H，距室內各邊 1/6 邊長；空載、常壓條件下測得 | |
三、 潔凈箱體結構系統
| 項目 | 內容 |
| 3.1 結構方式 | 整體結構采用上、中、 下雙排獨立六倉一體式結構，每個倉室獨立控溫， 控制柜位于箱體頂部，外殼采用 A3 冷軋鋼板裁剪、打磨、酸洗、磷化等表面 防銹處理后噴塑，工作室、風道倉采用SUS304#潔凈不銹鋼板材滿焊霧化防塵處 理，密封性好，自身不產塵。 |
| 3.2 材料構成 | 1) 外壁材料： 1.5mm 厚度 3A 冷軋鋼板靜電雙面噴塑，顏色為工業白 2) 內壁材料： 1.5 mm 厚 SUS304#不銹鋼板 3) 絕熱材料： 100mm 厚 120K 高密度硅酸鋁纖維保溫材料 |
| 3.3 結構強度 | 箱底板承重能力：≤150Kg (均勻負載) |
| 3.4 大門 | 1) 每個倉室單門設計，采用內凸設計，共 6 扇門 2) 門板內襯采用 SUS304#潔凈不銹鋼板材， 中間保溫材料采用硅酸鋁巖棉防 火阻燃材料，門板外殼采用 A3 冷軋鋼板噴涂， 3)門板外襯加裝隔熱罩，確保表面溫度不超過 45℃ 4) 大門門洞尺寸： 350mm×300 mm (寬×高)，門框耐高溫硅橡膠密封條 5)采用鋅合金拉手+碰鎖 |
四、 循環系統
| 項目 | 內容 |
| 4.1 鼓風裝置 | 1)采用強制對流風結構 2)采用耐高溫單相異步長軸靜音訂制馬達， 多翼式離心扇葉，確保風力強 勁，送風平穩，工作噪音<65dB 3) 出風口 Φ50mm *1 套 配調節閥門 4)進風口 Φ50mm *1 套 配調節閥門 5)換氣次數 8~20 次 可調節 |
五、加熱系統
| 項目 | 內容 |
| 4.1 加熱方式 | 強制對流熱風加熱 |
| 4.3 加熱器件 | 不銹鋼無塵加熱管， 采用進口鎳鉻電熱絲，高絕緣導熱改性氧化鎂填充， 不銹鋼無縫鋼管覆套，無名火，不漏電，安全不產塵 |
| 4.4 加熱元器件 | PID 智能調節， SCR 功率調整器 |
六、溫度控制系統
| 項目 | 內容 |
| 5.1 溫度測量件 | 采用高精度 A 級 PT100 鉑金電阻溫度傳感器進行溫度測量 |
| 5.2 加熱組成 | 1) 不銹鋼無塵加熱管 2) 加熱器控制方式：無觸點等周期脈沖調寬， SCR (功率調整器) |
| 5.3 控制元件 | 1) PID 自動控制恒溫，加熱狀態，報警狀態 指示，帶加熱器斷線警報，超溫超調抑制，控溫精準，性能穩定，溫控系統 自帶曲線功能，可查看歷史曲線， 帶 USB 轉存儲功能，可將溫度數據導出， 配套 PC 端溫度數據處理軟件 |
| 5.4 超溫保護 | 獨立限溫保護器*6 倉 超過設定溫度 設備自動切斷加熱， 三色指示燈發出紅 色聲光警報 |
七、安全保護系統
| 項目 | 內容 |
| 8.1 工作室 | 1) 獨立式工作室超溫保護器 |
| 8.2 加熱系統 | 1) 欠壓、超壓保護 2) 過流保護 3) 加熱器斷線保護 4) 超溫保護 |
| 8.3循環過濾系統 | 1) 欠壓，缺相、逆相保護 2) 風機超溫保護 3)風機過流過載保護 |
| 8.4 電源系統 | 1) 電源缺相及相序錯誤保護 2) 漏電保護 |
| 8.5 其他 | 1) 設備外殼接地保護 2)電磁門禁保護，烘烤過程，無法開門，防止意外燙傷 |
九、關鍵件配置
| 序號 | 主配件名稱 | 品牌 | 數量 |
| 1 | SUS304#內箱 | 1 批 | |
| 2 | SS41#外箱 | 1 批 | |
| 3 | 記錄儀 | 1套 | |
| 4 | 溫控儀 | 6 套 | |
| 4 | 溫度傳感器 | 12 套 | |
| 5 | |||
| 6 | 不銹鋼加熱管 | 6 套 | |
| 7 | 斷路器 | 7 套 | |
| 8 | 塑殼斷路器 | 1 套 | |
| 9 | 交流接觸器 | 12 套 | |
| 10 | 熱過載保護器 | 6 套 | |
| 11 | 中間繼電器 | 12 套 | |
| 12 | SCR 功率調整器 | 6 套 | |
| 13 | |||
| 14 | 開關按鈕 | 24 套 | |
| 15 | 急停開關 | 1 套 | |
| 16 | 三色指示燈 | 1 套 | |
| 18 | 福馬輪 | 4 套 | |
| 19 | 碰鎖 | 6 套 | |
| 20 | 把手 | 6 套 | |
| 21 | 鉸鏈 | 12 套 | |
| 22 | 密封膠條 | 6 套 |
十、設備附件
| 10.1 提供設備的標準配置，隨機標準附件及清單 | |||
| 名稱 | 數 量 | 單 位 | 備注 |
| 主機 | 1 | 臺 | |
| 層架 | 12 | 片 | 不銹鋼柵欄層架 |
| 控制器說明書 | 1 | 份 | |
| 產品操作說明書 | 1 | 份 | |
| 出廠檢驗合格證 | 1 | 份 | |
| 保修卡 | 1 | 份 | |
